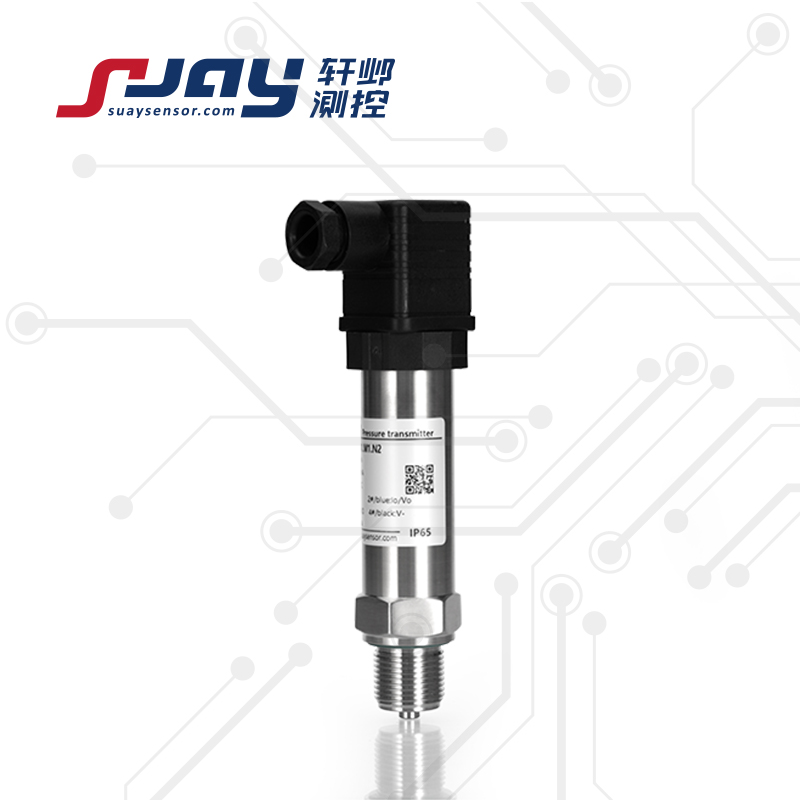

高精度數字壓力傳感器

所屬分類：高精度壓力傳感器和變送器

產品標簽：SUAY12D高精度數字壓力傳感器，采用進口壓力敏感元件，精度等級可選0.1%，0.075%，0.05%，輸出RS485MODBUS協議，UART/SUAY協議等，可定制。數字信號輸出可直接與PC機、PLC、MCU、FPGA等設備連接，方便用戶采集。可在線非侵入式訪問、調試。具備瞬間過壓保護裝置、抗干擾設備，提高復雜工況下的測量精度。

產品范圍

自動化采集系統，科研院校
水文地質監測，電力化工
設備檢漏系統 ，遠距離測壓系統
生產領域的標準壓力檢測

高精度數字壓力傳感器

產品詳情

SUAY12高精度壓力變送器采用進口壓力感測核心元件，軍級的信號處理單元，智能補償技術，輔以合理、精密的外圍模擬器件，使得該系列產品在綜合精度、靜態性能、溫度性能、使用體驗等方面具有良好的產品的技術、性能和質量。廣泛應用于科研院校、航空航天、電力化工、水文地質、醫療環保等生產領域，可實現對壓力和液位的高精度測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點

綜合精度高，0.05%FS、0.075%FS、0.1%FS可選
體積小、測量范圍寬、受溫度影響小
全不銹鋼一體化密封結構，極大的拓展了使用環境
配備過壓保護、EMC，適用于復雜工況的壓力測量，極大的提高了產品的耐用性。
可根據用戶要求提供RS485數字信號輸出（SUAY自定義協議/MODBUS RTU/IEEE754浮點數）。

產品性能指標

測量范圍	-100KPa~0-10KPa...1MPa...100MPa（表壓、負壓、復合壓）
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.05%FS ±0.075%FS ±0.1%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V	12-36VDC(典型24VDC)
	0.5-4.5V	5VDC/12-36VDC(典型24VDC)
	數字信號輸出RS485	5V/5-16VDC/24VDC
工作溫度	-40～85℃
補償溫度	-20～70℃（可根據用戶要求分段補償）
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.15%FS/年
零點溫度漂移	典型：±0.01%FS/℃ 不超過：±0.015%FS/℃
靈敏度溫度漂移	典型：±0.01%FS/℃ 不超過：±0.015%FS/℃
過載能力	1.5-2倍滿量程壓力
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g ，（IEC 60068-2-6）
抗沖擊性	20g ， 11mS
采樣速率	10次/秒
分辨率	大于10-5（通常受限采集顯示設備，理論無限?。?/span>
負載電阻	≤（U-12）/0.02 Ω（電流輸出） ; >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約200克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY12	-100KPa~0 ...10KPa ...100MPa 量程可選	6:±0.05%FS 5:±0.075%FS 4:±0.1%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制	M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	E:本案防爆 P:平膜型
SUAY12.4.A1.M1.N1.E
